помогите с конфигурацией студии!

[Гоша]

Здравствуйте!
Имеется помещение 6,2 *6,9 на первом этаже многоэтажного жилого дома. Хотим сделать студию звукозаписи, предложен следующий проект:

Аппаратная:
Пол: плавающий пол (Шумастоп в два слоя +стяжка 80 мм.)
Потолок Звукоизоляция: Каркас на виброподвесах с заполнением Шуманет БМ 2 слоя и обшивкой ГВЛ (наверно следует добавить и ГКЛ, но это под вопросом)
Потолок Акустика: Обшивка гиптоном без относа.
Стены Звукоизоляция: ЗИПС –Синема.
Стены Акустика: наклейка Mappysil или монтаж Heradesign с относом без заполнения Шуманетом.

Тон-зал:
Пол: плавающий пол (Шумастоп в два слоя +стяжка 80 мм.)
Потолок Звукоизоляция: Каркас на виброподвесах с заполнением Шуманет БМ 2 слоя и обшивкой ГВЛ +ГКЛ.
Потолок Акустика: наклейка Mappysil.
Стены Звукоизоляция: ЗИПС –Синема и другая стена каркасная облицовка 2 слоя Шуманет ГВЛ+ГКЛ.
Стены Акустика: наклейка Mappysil.
Перегородки: Два независимых каркаса с заполнением 4 слоями Шуманет.

После прочтения множества постов возникают сомнения по поводу конфигурации помещений. Помещения получаются прямоугольными (аппаратная почти квадратная), поэтому нужна ВАША оценка предложенному проекту?

[Андрей Смирнов]

Привет,
собственно это не проект а скорее перечень некоторых материалов и конструкций, рекомендуемых для звукоизоляции и акустической отделки.
Чужие рекомендации я обычно не комментирую.
Могу только заметить, что "Обшивка гиптоном без относа" не имеет смысла, нужно обязательно делать воздушный промежуток и при необходимости заполнять его звукопоглощающим материалом.
Пропорции аппаратной конечно не очень удачные, но мне неизвестно какие ограничения учитывал разработчик этой планировки. Может по-другому было и нельзя, хотя варианты возможны. Но это не в формате форума.

[Гоша]

Спасибо за скорый ответ.

Честно говоря, особых специалистов в славном городе Воронеже нет, поэтому приходится своими силами «познавать» акустику.
Планировка свободная...
Воспользовался Вашим акустическим калькулятором: выяснил оптимальные размеры прямоугольной аппаратной W=3,2 , L= 4 , H=3,27 или я что-то путаю?
А вот тон-зал ??? Посоветуйте пожалуйста что-нибудь!

[Андрей Смирнов]

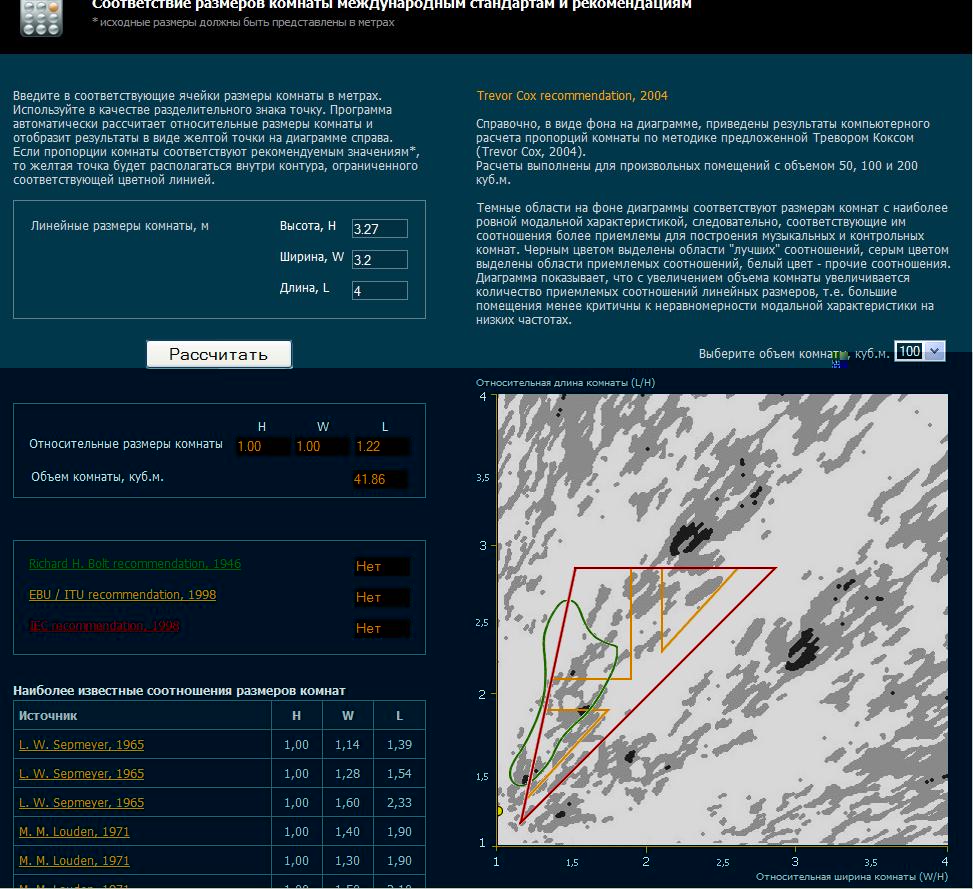

1. указанные размеры аппаратной (W=3,2 , L= 4 , H=3,27) не связаны с оптимальными значениями по калькулятору

room dimension.JPG (159.64 KiB) Viewed 10267 times

2.указанные размеры аппаратной (W=3,2 , L= 4 , H=3,27) не соотносятся с размерами на чертеже (W=3,5 , L= 4 , H=?)

[Гоша]

Прошу прощения, ошибочка вышла! --- H=2.37.

Вроде бы так..

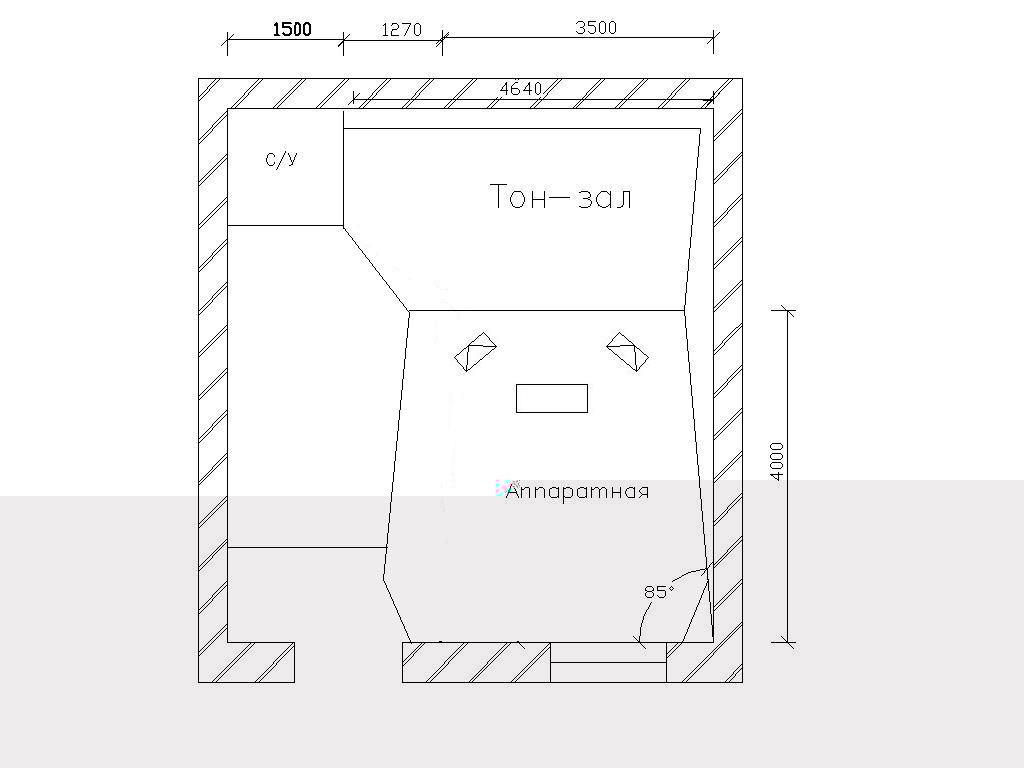

а вот такое расположение мониторов?

студия-Model 1.jpg (59.24 KiB) Viewed 10263 times

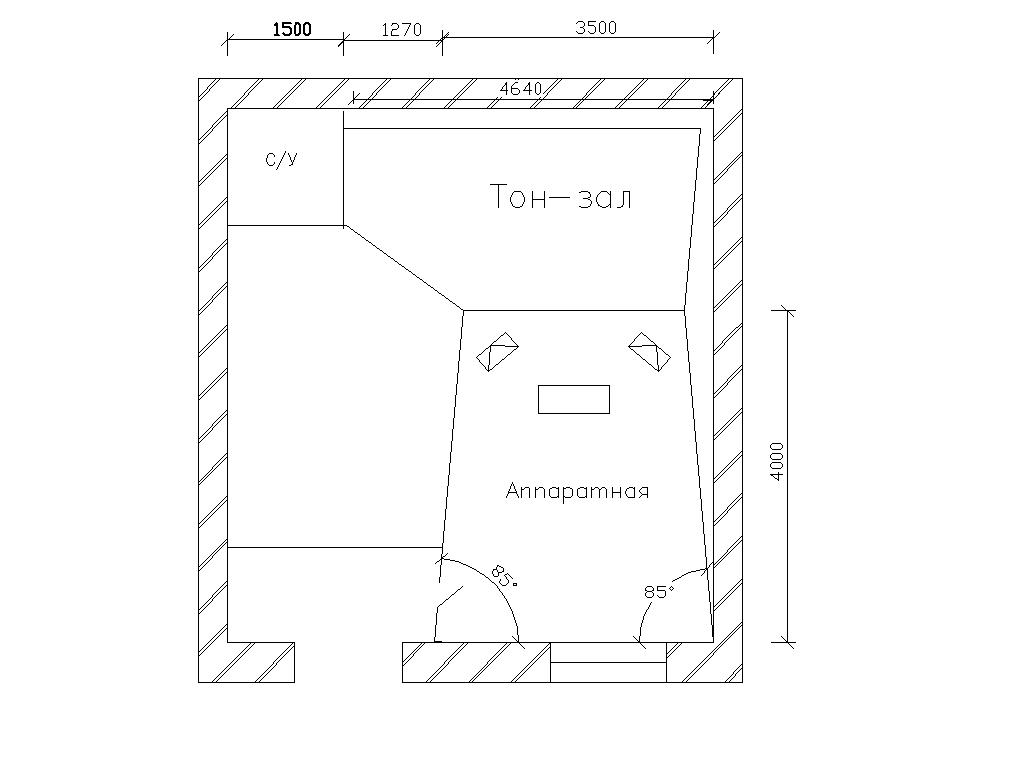

Или лучше такое?


пробовал делать W=3.5, но результат хуже... поэтому сделал W= 3.2

[Андрей Смирнов]

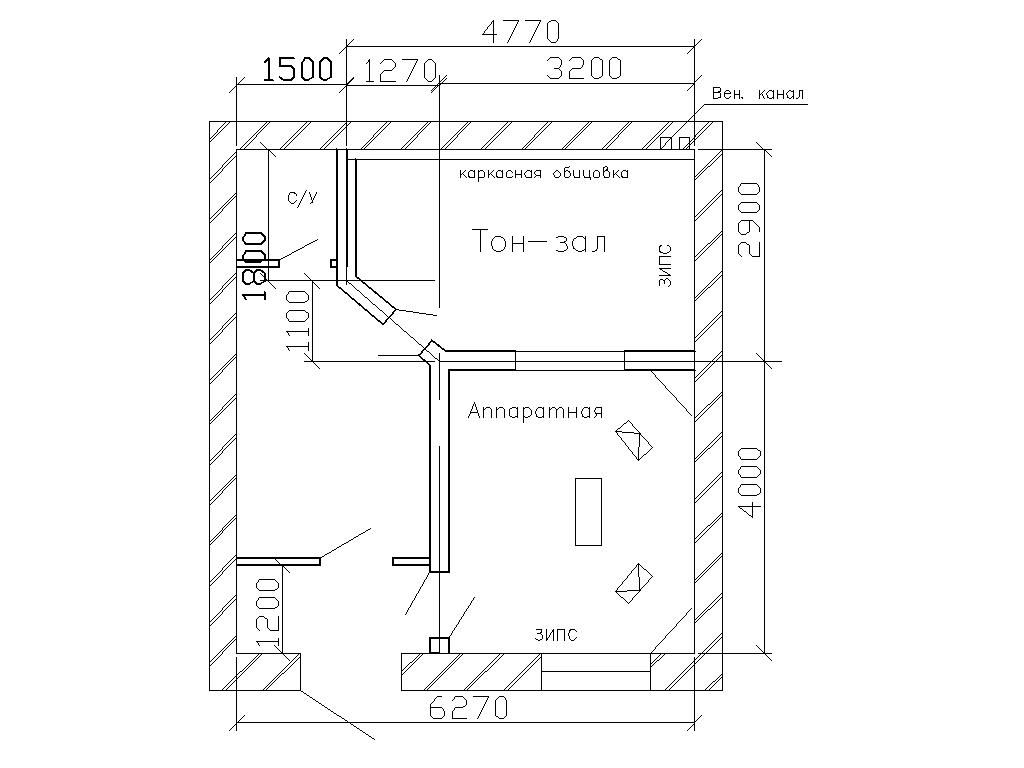

Я думаю где-то так...


[Гоша]

1. А что делать с окном?
Ведь задняя стенка должна быть полностью из звукопоглотителя, или я ошибаюсь?
Может что нибудь типа навесной ширмы или будет достаточно тяжелой шторы?

2. Можно ли на ЗИПС крепить каркас с Heradesign или лучше ЗИПС заменить на каркасную облицовку?

[Гоша]

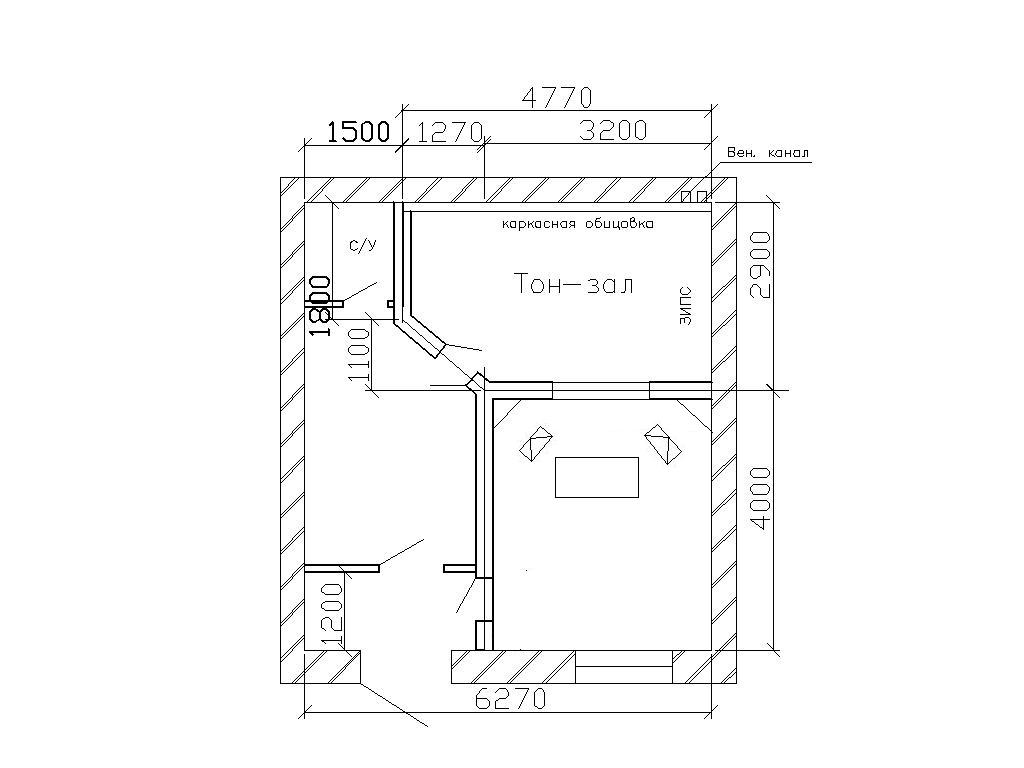

А вот еще вариант.....

[Андрей Смирнов]

1. это студия или жилая комната с мониторами?
Если студия, то проблема окна не должна быть нерешаемой.
Тыловая стена должна быть звукопоглощающей в широком диапазоне частот.

2. мы никогда не применяем панели ЗИПС в студиях звукозаписи, т.к. ни требуют 8-10 точек крепления к стене. И хотя эти узлы крепления эластичные их все-таки слишком много для помещений специального назначения к которым относятся студии.
Мы применяем каркасные звукоизоляционные конструкции смонтированные с помощью специальных звукоизолирующих креплений Vibrofix с упругим элементом на основе виброизоляционного материала Sylomer. Их требуется в среднем всего 1,9-2 крепления на квадратный метр поверхности.
Панели ЗИПС имеют ограничение по нагрузке, спрашивайте у продавца.

[Гоша]

Спасибо! Сомнения с ЗИПС оправдались!
Это студия... так что же с окном?
как ВАМ последняя предложенная конфигурация?

[Андрей Смирнов]

А вот так?... объем будет больше, что желательно...


[Гоша]

Большое Спасибо!
