Комната под ДК + Кабинет

[максим_23]

Добрый день.
Находясь на этапе отделки помещений (шпаклевочные работы), удалось уговорить жену выделить одну комнату под домашний кинотеатр. Эта единственная комната, на которую она согласилась, и поэтому с мягко сказать неудобными для ДК размерами комнаты приходится мириться. Кроме того, в данном помещении кроме дивана и аппаратуры предполагается установить в будущем массивный деревянный письменный стол и рабочее кресло.
Размеры комнаты: длина - 5,940 метра; ширина – 5,650 метра; высота – 2,700 метра.

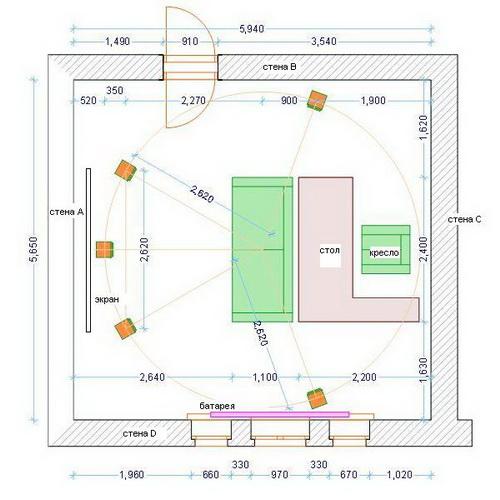

план комнаты

План комнаты для ДК.jpg (34.13 KiB) Viewed 10478 times

Пол – плиты перекрытия + цементная стяжка 40 мм (минус стяжки понимаю, но переделывать пол не вариант).
Стены – полтора кирпича + известковая штукатурка.
Потолок - балочные перекрытия (дерево-сосна) с заполнением утеплителя (150 мм) и подшивкой снизу обрезной доской 25 мм. Утеплитель использовался Isover Классик, плотностью – 16 кг/м3 ( http://isover.ru/private/index.php?pid=2), обернутый он в паробарьерную пленку Ютафол Н (http://www.juta.ru/?q=node/19).

схема перекрытия

перекрытие потолка.jpg (65.23 KiB) Viewed 10478 times

Потолок имеет одну особенность. На расстоянии 690 мм до одной из стен (стена А) он равномерно понижается на 420 мм по всей ширине потолка. В результате этого одна из стен имеет высоту 2,280 метра.

разрез комнаты

Комната для ДК (разрез).jpg (34.86 KiB) Viewed 10478 times

Окна в комнате металлопластиковые с двойным стеклопакетом. Расстояние между стеклами, а так же сами стекла имеют разный размер (изначально делалось из соображений звукоизоляции). Под окном сплошная, стальная батарея отопления с площадью отражения 1,150 метра.
Звукоизоляция данной комнаты меня не интересует. Требуется только коррекция акустики помещения моего домашнего кинотеатра.
Динамики предположительно планирую расставить по схеме описанной Игорем Борисовым в статье «Что нужно знать о домашнем кинотеатре» http://www.ferra.ru/online/digihome/s27157/.
Акустические замеры не делал. Исходя из размеров комнаты, предполагаю, что будет наблюдаться высокая неравномерность на НЧ. Вместе с тем просчитать влияние на акустику помещения существующей конструкции потолка и будущего письменного стола мое гуманитарное образование самостоятельно не позволяет.
Компетентных специалистов занимающихся «настройкой» помещения под домашний кинотеатр в нашем городе я не нашел. Всех так называемых «инсталляторов» хватило только на советы относительно расстановки акустики и ее мощности. Представители поставщика акустических материалов в нашем городе Баумастер http://www.baumaster.ru/ честно сознались, что проконсультировать могут только относительно звукоизоляции. При этом для решения проблем звукопоглощения, они все-таки рекомендуют попробовать обшить фронтальную и тыловую стены Шуманетом СК + акустически прозрачной тканью, а потолок Ecophon Gedina http://www.ecophon.ru/templates/WebProd ... _3330.aspx.
Как и у многих бюджет мой ограничен. Принцип «заглуши все помещение и установи мощное оборудование», мне просто не по карману. Задачи сделать «идеальный звук» нет. Хотелось бы подойти к этому вопросу без лишних трат времени и денег. Учитывая данное, для начала хотелось бы понять:
1. приемлемо ли в моих условиях (квадратная комната), не зонируя, совместить функций домашнего кабинета с комнатой для ДК?
2. как повлияет на звук расположение позади места прослушивания массивного стола и рабочего кресла?
3. обладает ли свойствами эффективного звукопоглощения на НЧ мой существующий потолок? Насколько я понимаю, на СЧ и ВЧ он не обладает.
Заранее благодарен за помощь.
С уважением, Максим.

[Андрей Смирнов]

Привет, Максим

Комната конечно непропорциональная, практически все линейные размеры кратны друг другу.
Поэтому следует ожидать проблем с модами помещения на НЧ.

1. совместить функции домашнего кабинета с комнатой для ДК можно и описанная планировка вполне подойдет
2. кресло и стол будут экранироваться диваном и ожидать серьезных неприятностей от них не стоит
3. существующий потолок конечно будет поглощать на НЧ, но эффективность поглощения оценить достаточно трудно
Варианты акустической отделки необходимо рассматривать совместно с декоративным оформлением комнаты и дизайном.
В любом случае необходимо уменьшить общую гулкость помещения (снизить время реверберации) и обработать звукопоглощающим материалом площадки ранних отражений.

[максим_23]

Добрый день, Андрей.
Огромное спасибо за четкий ответ. Вы меня очень обнадежили, и теперь я намерен всерьез заняться данным вопросом.
Если не возражаете, хотел кое-что еще спросить.
На моем плане точно указаны предположительные расстояния между стенами комнаты, диваном, столом, креслом и динамиками.

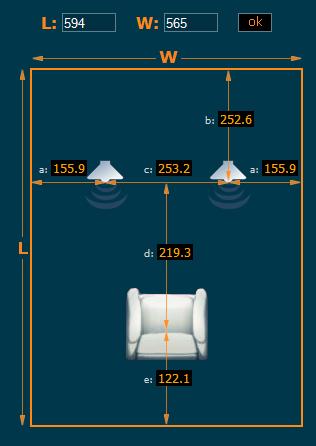

Все расставлено на интуитивном уровне. Данные полученные по результатам расчета на «калькуляторе» заставляют меня усомниться в правильности такой расстановки.

расположение громкоговорителей.jpg (14.97 KiB) Viewed 10403 times

Как по-Вашему, на данном этапе (до планирования акустической отделки), нужно ли что менять в расстановке (ориентацию; расстояние от дивана до стены А; размер письменного стола и (или) расстояние его от стены С; расстановку динамиков и т.п.)?
Правильно ли я понимаю, что в моем случае для достижения оптимального времени реверберации мне придется запланировать облицовку стен (как минимум двух параллельных) и потолка листами обычного ГКЛ с выносом и заполнением каркасов акустической минеральной ватой? Как это может повлиять на правильность расстановки?
С уважением, Максим.

[Андрей Смирнов]

Расстановка по данному акустическому калькулятору является только лишь одним из подходов и реализует принцип Золотого сечения.
Кроме того, в данном случае лучше воспользоваться калькулятором для квадратных комнат.
Я бы пока расстановку не менял.
Облицовка стен и потолка листами обычного ГКЛ и заполнением каркасов акустической минеральной ватой не обеспечит достижение оптимального времени реверберации, но значительно снизит это время на частотах ниже 200 Гц.
Для коррекции акустики помещения на средних и высоких частотах необходимо применять материалы с соответствующими характеристиками поглощения.

[максим_23]

Прошу прощение, но постараюсь пояснить, что меня смущает.
Смущает то, что боковые стены не одинаковые. Одна практически глухая (стена B), а другая (стена D) с окнами и большой отражающей площадью отопительной батареи.
Так же меня смущает разница между расстоянием динамиков от стены А в моем проекте (0,87 м), и расстоянием b в акустическом калькуляторе (b= 2,526, а согласно расположения в квадратной комнате = 2,664 м). Точнее смущает удаленность слушателя (из-за установки письменного стола и кресла) от тыловой стены С (2,8 м) по сравнения с незначительным расстоянием в калькуляторе (значение e= 1,221 м или 1,017 м - для квадратной комнаты). Не могу понять насколько это критично для меня. Точнее, не могу понять, необходимо ли в дальнейшем (если да то – каким способом (материалами)?) корректировать отражения тыловой стены С.
Вопрос относительно ГКЛ меня на данном этапе волновал больше из-за изменения геометрии помещения (например, сужения боковых стен). И если я Вас правильно понял, данный фактор не может повлиять на мою расстановку?
Еще раз большое спасибо.

[Андрей Смирнов]

Комната ДК должна быть "акустически" симметричной. Окна как правило драпируются тяжелыми шторами, а другая боковая стена акустическими панелями. Тыловую стену можно отделывать звукопоглощающими панелями, а можно смонтировать открытые стеллажные конструкции или книжные полки.
Акустическая отделка монтируется после облицовки стен ГКЛ в 2 слоя с акустической минеральной ватой.
В данном случае потолок можно не облицовывать ГКЛ, т.к. существующая конструкция потолка и так поглощает НЧ.

[максим_23]

Добрый день.
Большое спасибо, Вам Андрей за консультацию!
Обязательно сообщу о дальнейшем продвижении этого проекта.
С уважением, Максим.
