Нужен совет по акустике помещения под ДК

[Андрей Смирнов]

Я думаю, что ты получил достаточно информации, чтобы, с одной стороны, защититься от шума насколько это будет возможно, а с другой стороны, не потратить деньги впустую.
Выбор звукоизоляционного решения надо делать осознанно.

[Егор_39]

Андрей, огромное спасибо за помощь.
Если вдруг окажетесь у нас в городе, дайте знать, с меня экскурсия и лучшее пиво нашего города.

[Андрей Смирнов]

Ок, как буду в Кёниге вместе выпьем баварского...

[Егор_39]

Андрей, остался у меня еще вопрос по звукопоглощению, а именно по монтажу панелей ECOPHON OPTA:
1.Когда я выполню конструкцию "комната в комнате", потом просто монтирую панели ECOPHON OPTA поверх ГКЛ или необходимо делать еще комбинацию как вы описывали ранее (ROCKWOOL АКУСТИК БАТТС+ ECOPHON OPTA+ГКл)?
2.Не понял, на какой высоте от пола монтировать панели?
3.Какой длинной лучше выполнить панели 1,2 м – достаточно или лучше 1,8.
4.Правильно ли я понял, что клеить панели OPTA на ГКл нельзя.

[Андрей Смирнов]

Стоп-стоп... в составе звукопоглощающей конструкции никакого ГКЛ нет.

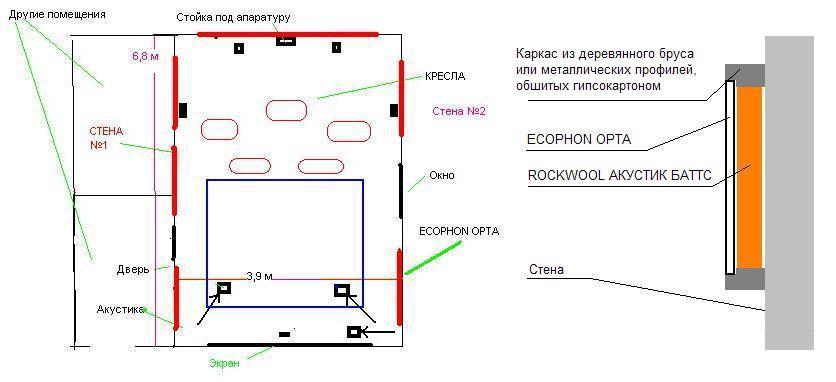

На схеме, которую я выкладывал избражен разрез звукопоглощающей панели.
На поверхности звукоизоляционной облицовки монтируется каркас из деревянного бруса или по гипсокартонной технологии на металлических профилях, обшитых гипсокартоном.
Внутрь ячеек каркаса помещается ROCKWOOL АКУСТИК БАТТС и закрывается финишным слоем ECOPHON OPTA. ВСЁ! Никакой облицовки звукопоглощающей конструкции листами ГКЛ не предусмотрено!
Выкладываю отредактированную картинку с более понятным текстом...


[Егор_39]

Точно, что-то я запарился с КГЛ. Сори.
Высота потолка, у меня получается, где то 2,55 м.
Какой лучше длинны сделать панели 1,2 м или 1,8?
И на каком расстоянии от пола их монтировать?

[Андрей Смирнов]

Рекомендую выполнить панели размером 1800х1200 (h) мм.
Раастояние от пола до нижней кромки панели 400-500 мм.

[Егор_39]

Ок, спасибо.

[Егор_39]

Андрей, добрый день.

Ура, лёд тронулся, начало строительства ДК положено, прокинул провода и сделал плавающий пол.
Сейчас планирую начать делать подиум, размером 3,9х1,6 м, высотой 25 см. Основанием будут деревянные балки, сверху положу ОСБ или ДСП. Подиум нужен для разделения по высоте 1 и 2 ряда сидений.
На форуме я читал, как Вы предлагали использовать подиум в качестве НЧ поглотителя, правильно ли я понимаю, что внутри подиума нужно будет всё уложить звукопоглощающей ватой и сверху закрыть ОСБ. Достаточно ли этого или есть еще какие-нибудь нюансы?

[Андрей Смирнов]

Поздравляю с началом!
Использовать подиум в качестве НЧ-поглотителя это разумно и экономно...
Заполнять весь объем подиума ватой необязательно. В зависимости от его конструкции можно использовать различные акустические подходы.

[Егор_39]

Выкладываю фото подиума. Данную конструкцию выбрал, потому что оставалось много дерева. Сверху будет обрешётка из досок – ОСБ – линолеум или ламинат. Лицевую часть отделаю ГКЛ.
Насколько будет эффективна подобная конструкция подиума в качестве НЧ-поглотителя.
В качестве поглотителя можно будет использовать ROCKWOOL АКУСТИК БАТТС?
В правильном ли направлении я двигаюсь?

[Андрей Смирнов]

Егор,
я бы порекомендовал ориентировать балки подиума не поперек помещения, а вдоль.
Лаги при этом лягут на балки поперек помещения и затем следует настил пола.
Внутреннее пространство подиума заполняется доступными в Калининграде плитами ROCKWOOL АКУСТИК БАТТС.
Торец подиума, ориентированный на АС не закрывается гипсокартоном или ДСП.
После монтажа подиума необходимо прослушать АС в комнате с закрытым и открытым торцом и только после этого принимать окончательное решение.

[Егор_39]

Алексей, забыл еще сказать, что перед подиумом у меня планируется место для 2-го ряда зрителей, скорее всего там будет лежать матрас и куча подушек - бюджетный вариант и гостям удобно, на самом подиуме будет стоять диван или 3 кресла - это ни на что не повлияет?
Правильно ли я понял, если закрыть торец подиума ориентированный на АС гипсокартонном или ДСП, то может ухудшится эффект поглощения НЧ.
Немного не понятно как оставлять торец открытым? Меня беспокоит эстетическая сторона этого вопроса?

[Андрей Смирнов]

Матрас и куча подушек негативно не повлияют на поглощение конструкцией подиума.
Если закрыть торец подиума ориентированный на АС гипсокартонном или ДСП, то эффект поглощения НЧ не ухудшится, а изменится.
Поэтому надо сравнить вариант закрытого и открытого торца.
Если торец закрыть, например, ковролином, то с точки зрения низких частот он будет все-равно открыт...
Ковролин можно закрепить на нечастую обрешетку торца деревянными рейками.

[Егор_39]

Всё понял, спасибо. Буду заниматься сборкой на выходных.

[Андрей Смирнов]

Удачи!!!

[Егор_39]

Доброго времени суток!
Как и обещал, выкладываю результаты по строительству своего ДК.
В принципе все поставленные задачи, были достигнуты. Звукоизоляция помещения сработала на ура, по акустике меня тоже всё устроило – я не меломан, и помещение на 90% используются под просмотр фильмов.
Звукоизоляция:
1. Как и планировал, сделал плавающий пол, использовал Paroc ssb1.
2. Сделал каркасную звукоизоляцию. Пришлось использовать “ISOVER звукозащита”, из-за отсутствия альтернативы в нашем городе.
3. С потолком сильно не заморачивался потому что уже не было не сил не времени, Между перекрытием и армстроногм уложил по всему периметру только ISOVER, КГЛ не зашивал.
4. И самое главное – дверной проём. Поставил 2 дери. Снаружи стоит дверь из прессованного МДФ, но очень массивная, весит почти 40-45 кг. Внутри, заказывал звукоизоляционную дверь Питерского производства 30 Db польская дверь Porta выходила в 2 раза дороже.
Результат – звук приглушается ориентировочно на 80%, ну как минимум моей жене с ребёнком просмотр фильмов на большой громкости спать не мешает – а это было самое главное.
Акустика.
1. Сделал стеновые акустические панели в комбинации ECOPHON OPTA и Isover.
2. Из подиума сделал НЧ поглотитель. Внутрь уложил ROCKWOOL АКУСТИК БАТТС.
3. Потолок выполнил из ECOPHON OPTA. Получилось даже очень симпатично.
Для информации цифры по расходам:
1. Материалы (Paroc ssb1, ISOVER, ECOPHON OPTA, ГКЛ, профили, армстронг и пр. мелочь – 36000 руб.
2. Дверь звукоизоляционная – 11000 руб.
3. Кабеля акустические – 9000 руб.
Затраты за работу, в расчет не беру, так как делал всё сам, хотя и не специализируюсь на отделке, но в итоге вроде получилось неплохо.
Теперь осталось поменять акустику, но это уже совсем другая история.

Еще раз хочу поблагодарить Андрея за оказанную помощь в консультации по всем моим вопросам.

Всем удачи в достижении своих идей и задумок!!!

[Андрей Смирнов]

Поздравляю, Егор!
Выглядит очень симпатично.
Я рад, что смог чем-то помочь.

[Дмитрий063]

Егор получилось очень достойно.
Тоже мечтаю о ДК дома... но путь до него еще очень далек...
Есть пару вопросов ответите?

>2. Сделал каркасную звукоизоляцию. Пришлось использовать “ISOVER звукозащита”, из-за отсутствия альтернативы в нашем городе.
т.е. я так понял на газосиликатные блоки закрепили "изовер"? вибро подвесы использовали?
>4. И самое главное – дверной проём. Поставил 2 дери. Снаружи стоит дверь из прессованного МДФ, но очень массивная, весит почти 40-45 кг. Внутри, заказывал звукоизоляционную дверь Питерского производства 30 Db польская дверь Porta выходила в 2 раза дороже. а звукоизоляция двери сколько? необходимость двери из мдф?
>Результат – звук приглушается ориентировочно на 80%, ну как минимум моей жене с ребёнком просмотр фильмов на большой громкости спать не мешает – а это было самое главное.
я так понял (из первого поста что они щас спят на первом этаже, в дальней комнате?) а как ситуация над ДК?
>Акустика.
>1. Сделал стеновые акустические панели в комбинации ECOPHON OPTA и Isover.
а почему не акустик баттс?

[Егор_39]

Дмитрий, с удовольствием поделюсь своим опытом.

1. т.е. я так понял на газосиликатные блоки закрепили "изовер"? вибро подвесы использовали? Вибро подвесы не использовал, цена вопроса для меня была слишком велика.
2. звукоизоляция двери сколько? необходимость двери из мдф?
я так понял (из первого поста что они щас спят на первом этаже, в дальней комнате?) а как ситуация над ДК?
Что касается двери, то внутри Дк я поставил специальную звукоизоляционную дверь, а наружная дверь выбиралась только с точки зрения дизайна, но мне повезло, что она оказалась очень массивная. На этапе, когда у меня стояла только одна наружная дверь результат был не очень, но когда я поставил 2 дв – эффект был на лицо. У меня сейчас ресивер Onkyo 606, стандартная громкость при просмотре фильмов у меня 45-50.
По ситуаци над ДК- мне показалось, что с ВЧ там ситуация такая же как и на 1 этаже, а вот НЧ более слышны. Тут конечно надо было всё- таки зашивать потолок ГКЛ, т.е. полностью соблюдать принцип конструкции - комната в комнате.
Кончено в моем случае я не добился 100%, звукоизоляции, но эффект всё равно порадовал, на 1 этаже в первую очередь прослушиваются НЧ , но жена с ребёнком во время сна чувствует себя вполне комфортно, а во то время когда она просто занимается своими делами, да еще и ТВ у нее включен, я позволяю себе тумблер чуток прибавить громкости.
3. а почему не акустик баттс? Просто, он закончился в нашем городе, я его успел заложить только в подиум, в остальных случаях использовал ISOVER разница в цене у них – ISOVER – 60 руб за кВ.м., ROCKWOOL АКУСТИК БАТТС 120 за кВ.м.
